一款多功能的電纜路徑識別探測儀
- 具有管線路徑探測、電纜識別、管線接地故障查找、GPS測繪、遠程控制等多種功能
- 儀器由發射機、發射電流鉗、接收機、接收柔性電流鉗、連接測試線、聽診器、A字架（選配）、測繪APP（選配）等組成。
- 能在非開挖的情況下，用于金屬管線、地下電纜的路徑探測、管線普查和深度測量。
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
管線儀是一款多功能的電纜路徑識別探測儀。具有管線路徑探測、電纜識別、管線接地故障查找、GPS測繪、遠程控制等多種功能。儀器由發射機、發射電流鉗、接收機、接收柔性電流鉗、連接測試線、聽診器、A字架（選配）、測繪APP（選配）等組成。
管線路徑探測：能在非開挖的情況下，用于金屬管線、地下電纜的路徑探測、管線普查和深度測量。儀器使用多種濾波器技術、具有一定抗干擾能力， 能精準定位和測深，適用于地下各種金屬或非金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。該功能由信號發射機、接收機、信號發射鉗和連接測試線來配合實現。
特別提示：停電電纜識別時，嚴禁接入帶電電纜中，帶電電纜識別只適用于三芯帶鎧電纜，識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。
產品別稱：地埋電纜故障測試儀、低壓電纜故障測試儀、低阻電纜故障測試儀
產品參數

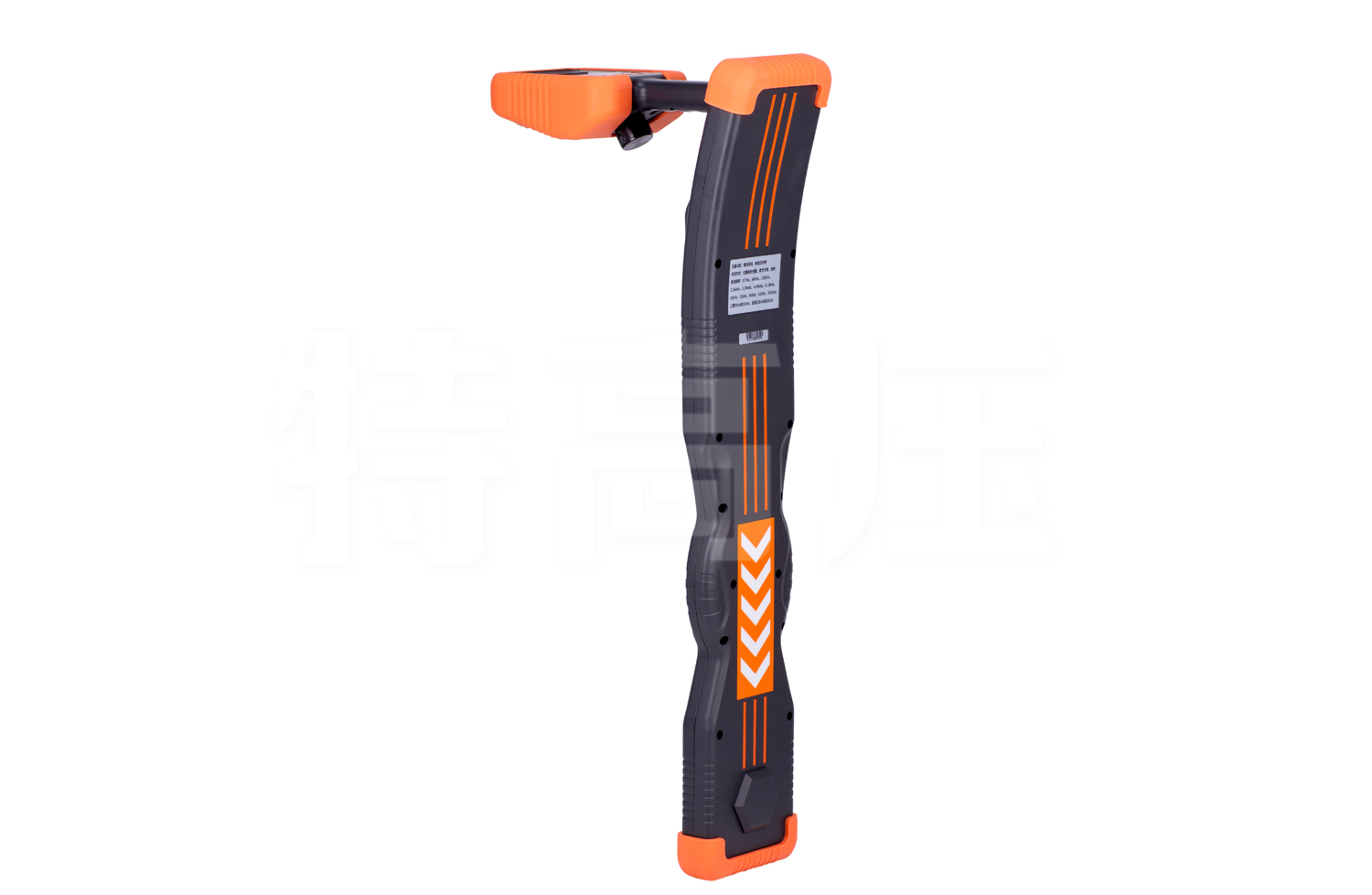

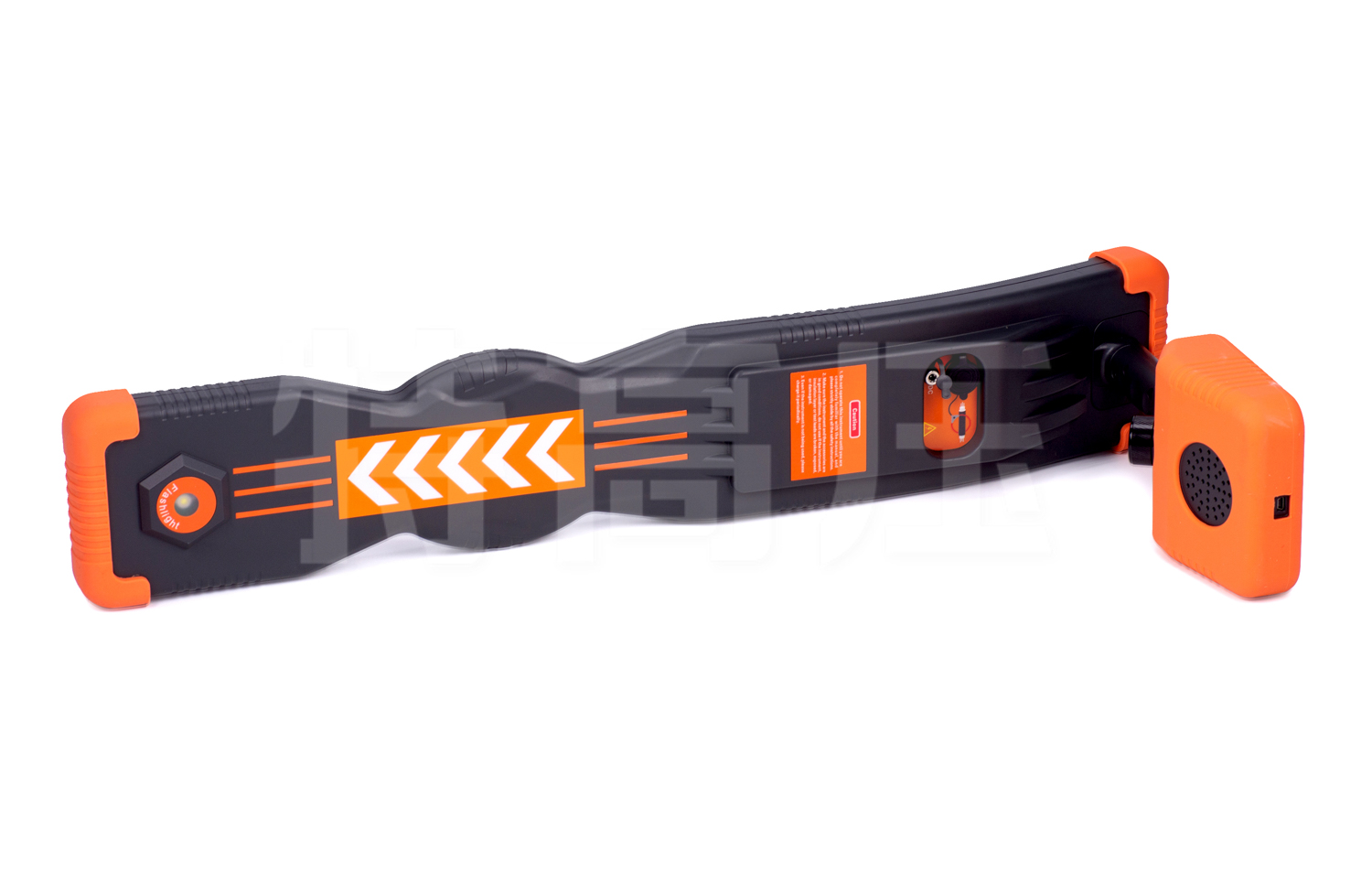

接收機規格
| 功能 | 管線探測（線纜位置跟蹤、方向顯示、深度測量、電流測量）、電纜識別、接地故障定位、藍牙通訊、云服務 |
| 電源 | 7.4V DC 3400mAh可充鋰電池 |
| 輸入方式 | 內置接收線圈；外連接柔性卡鉗；外接A字架 |
| 接收頻率 | 主動探測頻率：577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz（其中640Hz、1280Hz、2.56kHz、3.20kHz四個頻率信號具備方向性，接收機可識別信號方向） |
| 工頻被動探測頻率：50Hz、60Hz | |
| 管線探測模式 | 寬峰法、窄峰法、音谷法 |
| 管線探測顯示 | 經典定位模式，全屏信號模式，信號曲線模式 |
| 管線探測檢測范圍 | 直連法： 一般可以達到線纜長度0-30公里，主要由接地電阻、線纜電阻和線纜埋地深度決定 |
| 耦合法：一般可以達到線纜長度0-10公里，主要由接地電阻、線纜電阻和線纜埋地深度決定 | |
| 感應法：適用于埋地深度小于2m的線纜 | |
| 深度精度 | 平面位置精確定位精度：±5%（埋深在0-3m） |
| 目標電纜或管線的中心軸線位置：±15%（埋深在3m-20m） | |
| 聲音指示 | 隨信號強度變化的調頻音調 |
| 藍牙通訊 | 支持藍牙通訊進行儀表控制，以及連接手機APP進行各類數據處理 |
| 網絡通訊 | 內置4G網絡，實現遠程控制功能 |
| 干擾距離 | 使用耦合法和感應法時，發射機均會在近距離內產生干擾，干擾的距離和發射功率及頻率有關，功率越大、頻率越高則干擾越強。 |
| 接收機和發射機的最小距離往往需要試驗確定：管線探測：耦合法5m之外，感應法20m之外可確認為無干擾 | |
| 電纜識別：耦合法5m之外可確認為無干擾 | |
| 電纜識別 | 鑒別方式：柔性卡鉗智能鑒別； |
| 可標定電纜數量：1～10條； | |
| 標定值：接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一； | |
| 方向性：發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一 | |
| 電纜識別檢測范圍 | 直連法：可識別回路電阻為0Ω～8kΩ的信號 (一般可以達到線纜長度0-20公里，主要由接地電阻與線纜電阻決定) |
| 耦合法：可識別回路電阻為0Ω～1kΩ的信號；(一般可以達到線纜長度0-10公里，主要由接地電阻與線纜電阻決定) | |
| 液晶 | 4.3寸彩屏液晶，支持觸屏操作 |
| 衛星定位 | 內置GPS |
| 尺寸 | 約311mm*133mm*750mm |
| 質量 | 約1.90kg |
| 充電器 | DC8.4V，1A |
| 連接接口 | 1*USB接口（用于固件升級，可給手機充電） |
| 1*SIM卡槽（插物聯卡） | |
| 1*DC充電口 | |
| 1*Type-C充電口 | |
| 1*柔性卡鉗連接插座 | |
| 柔性電流鉗 | 長約620mm，線徑約8mm |
| 柔性線圈內徑 | φ200mm |
| 數據存儲 | 可存1024組數據（需先開啟保存數據和衛星定位功能） |
| 工作溫濕度 | -10℃～40℃；80%Rh以下 |
| 存放溫濕度 | -10℃~50℃，≤95％RH, 無結露 |
| 耐壓 | AC2000V/rms(外殼前后兩端之前) |
| 適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |

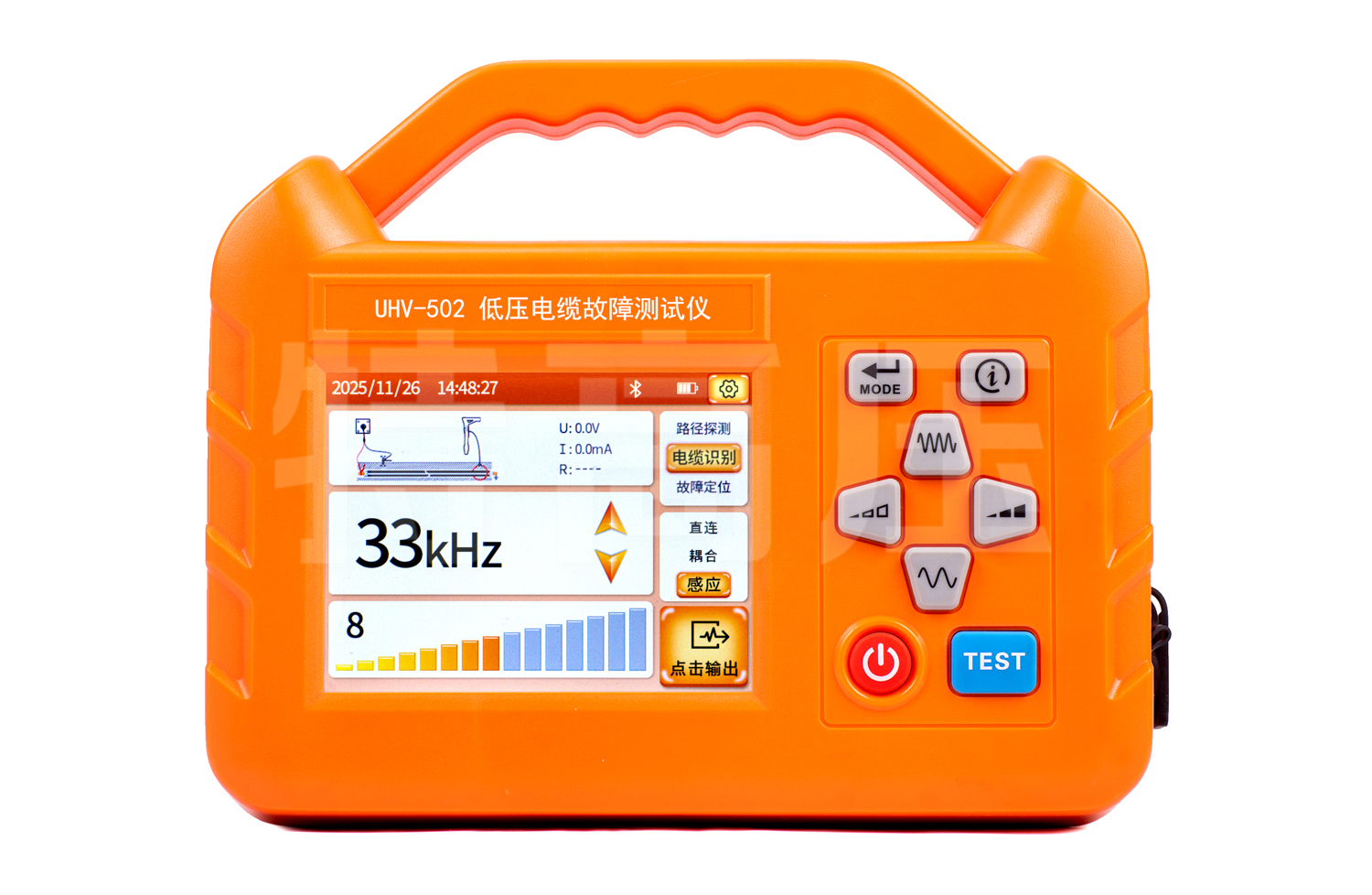

發射機規格
| 功能 | 管線路徑探測、電纜識別和故障定位時多種頻率信號發射方式 |
| 電源 | 11.1V DC 12800mAh可充鋰電池 |
| 輸出方式 | 直連輸出、感應法、卡鉗耦合 |
| 輸出頻率 | 128Hz、512Hz、577Hz、640Hz、1024Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、9.80kHz、10kHz、33kHz、66kHz、82kHz、83.1kHz、133kHz、201kHz |
| 輸出功率 | 15W Max，15檔可調，全自動實時阻抗匹配 |
| 直連輸出電壓 | 150Vpp MAX |
| 電路保護 | 具有過載和短路保護 |
| 遠程控制 | 接收機可通過4G網絡控制發射機的參數和輸出 |
| 液晶 | 5.6寸電容觸摸液晶屏 |
| 儀表尺寸 | 約259mm*211mmX105mm |
| 質量 | 發射機3.00kg；發射鉗1.12kg |
| 充電器 | DC 12.6V，1A |
| 發射鉗尺寸 | 長寬厚250mm×140mm×35mm |
| 發射鉗內徑 | φ150mm |
| 發射鉗線長 | 3m |
| 直連測試線 | 3m |
| 連接接口 | 1*USB接口（用于固件升級，可給手機充電） |
| 1*SIM卡槽 | |
| 1*Type-C充電口 | |
| 1*DC充電口 | |
| 1*信號發射鉗和直流測試線連接插座 | |
| 耐壓 | AC 3700V/rms(儀器箱頂面與底面之前) |
| 電磁特性 | IEC61326(EMC) |
| 適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2) |
選配功能
| 查障定位 | 配合A字架可實現對線纜接地故障的精確定位 |
| 電纜識別 | 配合柔性線圈可實現電纜識別功能 |
| 測繪APP | 使用APP配合接收機實現GPS定位管線測繪功能，實現定位測量、管理及查看地下管線地理坐標、深度等信息，并提供云服務進行數據存儲、備份、轉移等 |
| 聽診器 | 可替代柔性線圈進行電纜識別 |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、多種探測模式：經典定位模式，全屏信號模式，信號曲線模式，示蹤探頭模式。
- 2、經典定位模式：羅盤、方向和信號幅值顯示，直觀顯示管線左右方向。
- 3、全屏信號模式：360°全方位管線路徑指示，連續顯示深度、電流和管線相對位置。界面簡潔直觀，無需經驗即可進行操作。
- 4、信號曲線模式：可顯示歷史信號強度曲線，通過觀察曲線的變化，尋找線纜位置。
- 5、GPS測繪功能：用戶可通過手機APP內部的地圖查看接收機測繪的地下管線地理坐標，通過觀察地下管線路徑導向圖，可查看地下線纜的埋線方向。
- 6、可存儲1024組探測定位數據。
- 7、接收機3.5寸彩屏液晶，發射機5.6寸彩色電容觸摸液晶。
- 8、電流方向判定（部分頻率），可通過標定電流方向，排除臨線干擾，防止跟蹤錯誤。
- 9、管線模擬線顏色實時顯示信號干擾強度。
- 10、內置掃頻測試功能，用戶可通過掃頻結果選擇合適的信號頻率進行管線測量，避免同頻干擾。
- 11、全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。
- 12、多種探測頻率：12種主動探測頻率和2種被動探測頻率。
- 13、發射機多種信號輸出方式：直連輸出、卡鉗耦合、感應法。
- 14、發射機數字功放大功率輸出，全自動阻抗匹配，全自動保護。
產品視頻
產品圖集
產品附件圖
產品細節圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
